Вентилятор Мератек ВКВ-125Е (ebmpapst) канальный для круглых воздуховодов (350 m³/h)
Канальные вентиляторы
- Круглые канальные вентиляторы Meratek в пластиковом корпусе
- Компактные прямоугольные вентиляторы Meratek
- Круглые канальные вентиляторы Meratek в металлическом корпусе
- Прямоугольные канальные вентиляторы в шумоизолированном корпусе
- Прямоугольные канальные вентиляторы с внешним двигателем
- Круглые канальные вентиляторы на ЕС моторах Ebmpapst
- Круглые канальные вентиляторы на квадратном фланце Meratek
- Прямоугольные канальные вентиляторы (вперед загнутые лопатки)
- Прямоугольные канальные вентиляторы (назад загнутые лопатки)
Крышные вентиляторы
- Крышные вентиляторы Meratek (грибок)
- Крышные вентиляторы Meratek (квадрат)
- Крышные вентиляторы Meratek с вертикальным выбросом
Радиальные вентиляторы
- Кухонные вентиляторы Meratek
- Радиальные вентиляторы "наездник"
- Радиальные вентиляторы Bahcivan (Турция)
- Радиальные вентиляторы Meratek (вперед загнутые лопатки)
- Радиальные вентиляторы Meratek (назад загнутые лопатки)
- Радиальные вентиляторы Meratek ВРВ
- Радиальные вентиляторы Meratek пылевые
- Радиальные вентиляторы высокого давления
- Радиальные вентиляторы жаростойкие
Приточные установки
- Компактные приточные установки Мератек TUBE
- Компактные приточные установки Мератек ВПЕ (электрический нагрев)
- Щит управления приточной установкой ВПЕ (без комнатного термостата)
- Щит управления приточной установкой ВПЕ (с комнатным термостатом и регулятором скорости)
Приточно-вытяжные установки

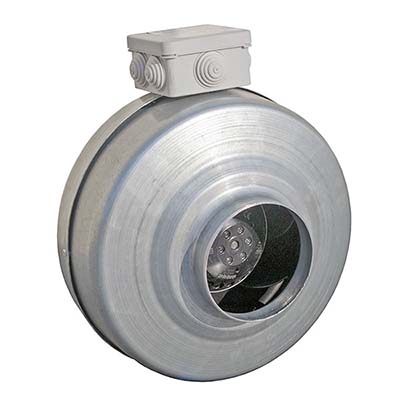

_kanalnyj_dlja_kruglyh_vozduhovodov_(350_m3-h).jpg)
| Характеристики: | |
| Вес, кг | 3 |
| Давление max, Па | 280 |
| Конденсатор, pf/VDB | 1.5 |
| Мощность, Вт | 52 |
| Напряжение, В | 230 |
| Производительность max, м³/ч | 350 |
| Сила тока, А | 0.25 |
| Скорость, rpm | 2350 |
| Уровень шума, dB(A) | 55 |
ПРИМЕНЕНИЕ
Вентиляторы ВКВ для круглых каналов предназначены для монтажа в компактных системах приточной и вытяжной вентиляции.
КОНСТРУКЦИЯ
Корпус и крепление двигателя изготовлены из оцинкованной листовой стали. Клеммная коробка из ПВХ-пластика обеспечивает защиту IP 44. В комплекте с вентилятором поставляется кронштейн для быстрого и удобного монтажа вентилятора на стену или потолок. Корпус имеет длину фланцев 15-20 мм (в зависимости от модели) для правильного и удобного соединения с воздуховодами.
ДВИГАТЕЛЬ
Используются двигатели с внешним ротором. Рабочее колесом с назад загнутыми лопатками, изготовленными из композитного материала. Для защиты двигателей от перегрева вентиляторы имеют термозащиту с автоматическим перезапуском.
РЕГУЛИРОВАНИЕ СКОРОСТИ
Осуществляется с помощью трансформаторных или тиристорных регуляторов скорости.

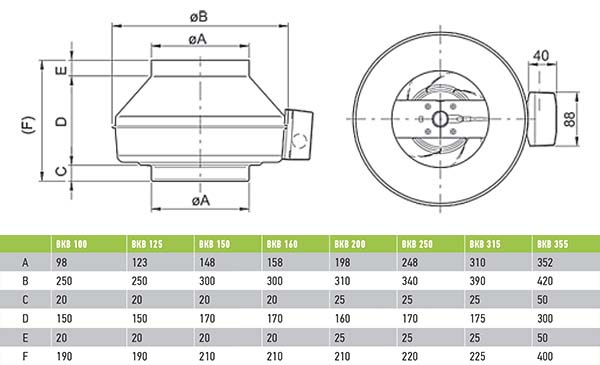

_kanalnyj_dlja_kruglyh_vozduhovodov_(350_m3-h)_1.jpg "размеры ВКВ.jpg")

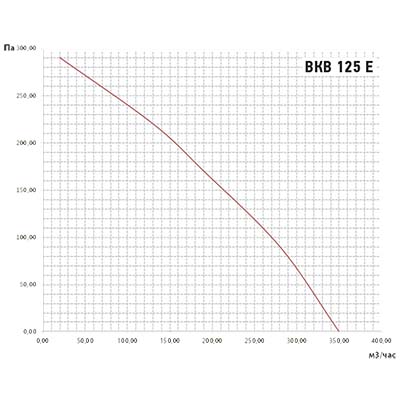

_kanalnyj_dlja_kruglyh_vozduhovodov_(350_m3-h)_2.jpg "график вкв-125е.jpg")
Скачать инструкцию
